嵌入式系统-操作系统⚓︎

约 4596 个字 17 行代码 预计阅读时间 23 分钟

《进程》、《线程》、《同步与互斥》以及《死锁与饥饿》四份课件的核心知识点。

第一部分：进程 (Process)⚓︎

1. 基本概念⚓︎

  • 定义：进程是一个正在运行的程序，是计算机上运行的程序的一个实例，是可以被分配给处理器并运行的一个实体。
  • 进程的组成 (进程元素)：
    • 程序代码：可能被多个进程共享。
    • 数据集：进程操作的数据。
    • PCB (进程控制块)：OS 用于管理进程的核心数据结构，是OS中最重要的数据结构。

2. 进程控制块 (PCB)⚓︎

PCB 是进程存在的唯一标志，OS 依靠 PCB 感知进程，由 OS 创建和管理。PCB 包含：

  • 进程标识符 (PID)：唯一标识。
  • 进程状态：运行、就绪、阻塞等。
  • 进程优先级
  • 程序计数器 (PC)：下一条要执行的指令地址。
  • CPU 寄存器：累加器、索引寄存器等上下文数据。
  • 内存管理信息：页表、段表等。
  • I/O 状态：分配给该进程的 I/O 设备列表。
  • 其他说明见下

进程轨迹

  • 轨迹 (Trace) 的定义：我们可以通过列出进程执行的指令序列来描述单个进程的行为，这个序列就是进程的轨迹。
  • 分派器 (Dispatcher)：操作系统中的一个模块，负责将处理器从一个进程切换到另一个进程。（更准确的应该是—分发器直接操作的是 线程 ）
  • 处理器的视角：从处理器的角度来看，它按照特定的逻辑（如时间片轮转），在多个进程之间穿插执行。因此，处理器的执行轨迹是多个进程轨迹的 交错 (Interleaving)。
  • 图示理解：
    • 单个进程看：是连续的指令流。
    • 宏观系统看：进程 A 运行一段 -> 分派器介入 -> 进程 B 运行一段 -> 分派器介入 -> 进程 A 运行一段...

3. 进程状态模型⚓︎

表示进程的特性和运行状态.。课件中重点展示了以下状态模型：

  1. 两状态模型：运行 (Running)、未运行 (Not Running)。
  2. 五状态模型 (UNIX 常用)：
    • New (新建)：进程刚被创建。
    • Ready (就绪)：已准备好，等待 CPU 分配时间片。
    • Running (运行)：正在执行指令。
    • Blocked/Waiting (阻塞)：等待某事件（如 I/O）发生。
    • Exit (退出)：进程结束。
  3. 挂起状态 (Suspend)：当内存不足时，OS 会将阻塞的进程交换（Swap）到磁盘，形成“阻塞挂起（Blocked/Suspend）”或“就绪挂起（Ready/Suspend）”状态。挂起状态会在平时状态模型上新增加状态。当然挂起的原因还有很多：内存交换、其它 OS 原因、交互用户的请求、分时处理、父进程请求等（会表述即可）—内存、OS、用户、程序、父进程

用于管理进程的数据结构

操作系统为了管理进程和资源，必须维护关于当前系统状态的信息。OS 通常维护以下四类核心表格：

  1. 内存表 (Memory Tables)：
    • 用于跟踪主存（实内存）和辅存（虚拟内存）。
    • 信息包含
    • 记录分配给进程的主存部分。
    • 记录分配给进程的辅存部分。
    • 包含内存保护属性（如共享内存块、只读块等）。
    • 管理虚拟内存所需的映射信息。
  2. I/O 表 (I/O Tables)：
    • 用于管理计算机系统中的 I/O 设备和通道。
    • 记录 I/O 设备的状态（可用/已分配）。
    • 记录 I/O 操作的状态（操作源、目的地、传输进度）。
  3. 文件表 (File Tables)：
    • 提供信息：
    • 提供关于文件存在的信息。
    • 记录文件在辅存中的位置。
    • 记录当前状态（如打开/关闭）和其他属性。
    • 维护：文件管理系统维护。
  4. 进程表 (Process Table)：
    • 这是 OS 管理进程的核心。
    • 主要用于定位和管理 进程映像 (Process Image)。
    • 进程映像：OS 将进程视为一个整体，包括 程序代码、数据、栈 和 PCB。这四部分集合称为进程映像。
    • 进程表项指向各进程的 PCB，通过 PCB 可以访问进程映像的其他部分。

4. Unix SVR4 进程管理⚓︎

  • 系统进程：仅在内核模式运行。
  • 用户进程：在用户模式运行，调用系统调用时切换到内核模式。

  • 进程创建 (fork)：

    • fork() 是 Unix 创建进程的核心机制。
    • 父进程调用 fork()
      • 分配一个独一无二的 PID
      • 给进程分配内存空间
      • 初始化 PCB
      • 设置相应的链接
      • 建立其它的数据结构

    • 返回值：子进程中返回 0，父进程中返回子进程 PID。

    • 写时复制 (Copy-on-Write)：课件暗示了父子进程数据独立，实际上现代 OS 采用写时复制技术优化效率。

    • 进程切换：外部中断、内部陷阱（与当前指令相关的中断）、管理调用
1
2
pid = fork (); // 父进程的返回值为子进程的pid,子进程调用fork返回值为0
pid = getpid();//可以用getpid()获得真实pid

第二部分：线程 (Thread)⚓︎

1. 进程 vs 线程⚓︎

这是最重要的区分点（课件图 3.15 重点）：

  • 进程 (Process)：是 资源分配 的单位（资源所有权）。有两个特性，2 个特性在操作系统中是分别处理的
    • –资源所有权- 进程包含一个虚拟地址空间来存放进程映像
    • –调度/执行 – 依照一个执行顺序，中间会被其它进程穿插
  • 线程 (Thread)：是 调度和执行 的单位（轻量级进程）。
    • 每个线程拥有独立的：程序计数器 (PC)、堆栈 (Stack)、寄存器状态。
    • 同一进程内的线程共享：代码段、数据段 (全局变量)、打开的文件。

图表与图示的比较

方面 进程 线程
定义 程序的执行实例，资源分配的基本单位 进程内的执行单元，CPU 调度的基本单位
内存 有独立的地址空间 共享进程的地址空间
通信 需要 IPC 机制（管道、共享内存等） 可直接读写共享变量，不必通过内核，方便
创建开销 大（需要复制资源） 小（共享已有资源）
崩溃影响 只影响自己 可能导致整个进程崩溃
切换开销 大（需要切换地址空间） 小（只需切换上下文）
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
操作系统
├── 进程A (QQ)
│   ├── 线程1 (消息接收)
│   ├── 线程2 (文件传输)
│   └── 线程3 (UI渲染)
├── 进程B (Chrome)
│   ├── 线程1 (网络下载)
│   ├── 线程2 (JavaScript执行)
│   └── 线程3 (页面渲染)
└── 进程C (Word)
    ├── 线程1 (拼写检查)
    ├── 线程2 (自动保存)
    └── 线程3 (打印预览)

graph TB
    %% 样式定义
    classDef process fill:#e1f5fe,stroke:#01579b,stroke-width:2px;
    classDef thread fill:#fff9c4,stroke:#fbc02d,stroke-width:2px;
    classDef memory fill:#e0e0e0,stroke:#616161,stroke-width:2px,stroke-dasharray: 5 5;

    subgraph IPC ["🌐 进程协作 (需正式渠道)"]
        direction LR
        P1[进程 A]:::process
        P2[进程 B]:::process
        Pipe(管道 / 消息队列):::memory

        P1 <-->|IPC| Pipe <-->|IPC| P2
    end

    subgraph Threads ["🏠 线程协作 (直接内部沟通)"]
        direction TB
        subgraph ProcessContainer [进程]
            direction BT
            T1(线程 1):::thread
            T2(线程 2):::thread
            T3(线程 3):::thread

            SharedMem[(共享内存 / 堆区)]:::memory

            T1 <--> SharedMem
            T2 <--> SharedMem
            T3 <--> SharedMem
        end
    end

2. 为什么要使用多线程？⚓︎

  • 创建快：新建线程比新建进程快得多（无需分配新地址空间）。
  • 终止快：销毁线程更快。
  • 切换快：同一进程内线程切换不涉及内存映射切换，开销小。
  • 通信方便：线程直接共享内存，无需内核介入即可通信（但也带来了同步问题）。

多线程场景⚓︎

  • Word 文档处理：同时进行拼写检查、自动保存、打印预览
  • 游戏引擎：渲染线程、物理计算线程、音效线程
  • Web 服务器：一个请求一个线程，共享连接池

3. 线程的实现方式⚓︎

  • 用户级线程 (User Level Thread，ULT)：OS 内核不知道线程的存在，线程库在用户空间管理。

    • 优点：切换不需要内核模式，跨操作系统。
    • 缺点：一个线程阻塞，整个进程阻塞。

  • 内核级线程 (Kernel level Thread，KLT)：

    • 又称—内核支持线程 kernel-supported threads、轻量进程 lightweight processes

    • OS 内核直接管理线程（如 Windows, Linux）。

    • 优点：多处理器并行，一个线程阻塞不影响其他线程。

    • 缺点：切换需要内核模式，开销稍大。

第三部分：同步与互斥 (Synchronization & Mutex)⚓︎

强烈推荐看《王道操作系统》，光看 PPT 是看不懂的，概念有些晦涩难懂。

2.3.2_2 进程互斥的硬件实现方法、2.3.2_1 进程互斥的软件实现方法

1. 并发 (Concurrency) 的核心概念⚓︎

现代 OS 设计的核心议题是如何管理多个进程。

  • 多进程环境的类型：
    • 多道程序设计 (Multiprogramming)：在 单处理器 上管理多个进程。
    • 多处理 (Multiprocessing)：在 多处理器 上管理多个进程。
    • 分布式处理 (Distributed Processing)：在分布式计算机系统（集群/网络）上管理多个进程。
  • 并发的表现形式：
    • 交叉 (Interleaving)：在单处理器上，进程交替执行。宏观上看似同时，微观上是串行。
    • 重叠 (Overlapping)：在多处理器上，进程不仅可以交叉，还可以真正地重叠执行（并行）。
  • 并发带来的挑战：
    1. 全局资源的共享：例如两个进程读写同一个全局变量，读/写的顺序至关重要。
    2. 资源分配的优化管理：OS 难以决定最优分配。例如，一个进程获得了 I/O 通道后被挂起，可能导致死锁。
    3. 定位错误困难：由于并发执行的非确定性，结果不可复现，错误难以定位。

2. 关键术语与竞争条件 (Race Condition)⚓︎

  • 原子操作 (Atomic Operation)：一个或一组指令的序列，对外看来是不可分割的。要么全做，要么全不做，中间不能被中断。

  • 临界区 (Critical Section)：一段访问共享资源（如公共变量、文件）的代码。

  • 互斥 (Mutual Exclusion)：当一个进程在临界区访问共享资源时，其他进程不能进入该临界区。

  • 死锁 (Deadlock)：两个或多个进程因相互等待对方持有的资源而无限期阻塞。

  • 饥饿 (Starvation)：一个可运行的进程被调度器无限期地忽视，无法获得执行机会。

  • 竞争条件 (Race Condition)：

    • 定义：多个进程或线程读写共享数据，最终的结果取决于指令执行的相对时间顺序。

    • 经典案例 (echo 函数)：

    1
2
3
4
5
    void echo() {
    chin = getchar();
    chout = chin;
    putchar(chout);
}
    • 场景：进程 P1 执行 chin = getchar() 读入 'x'，然后被中断；进程 P2 执行完整 echo 读入 'y' 并输出 'y'；P1 恢复执行，可能发生数据覆盖或丢失。最终结果取决于谁先写回内存。

3. 互斥的实现：硬件支持⚓︎

操作系统需要保证临界区的互斥性。

  • 方法一：关中断 (Disabling Interrupts)
    • 原理：在单处理器中，并发通过交叉实现。OS 只有在中断发生时（如时间片到）才会切换进程。如果进程在进入临界区前关闭中断，就能保证独占 CPU。
    • 缺点：
      1. 用户进程滥用关中断可能导致系统挂起。
      2. 不适用于多处理器：因为关中断只能禁止当前 CPU 的中断，其他 CPU 仍可访问共享内存。
  • 方法二：专用机器指令 (Special Machine Instructions)
    • CPU 提供的 原子指令，执行过程中不会被中断（很重要，C 语言只是示例，方便理解原理罢了）。
    • ✔ Test and Set /比较并交换 指令：
      • 原子性地读取内存单元的旧值并比较，再将其设置为 1（忙状态）。（虽然不是很懂为什么要比较...）
      • 相比代码实现，好处是代码不是原子操作，无法同时比较和置 1。
    • ✔ Exchange 指令：
      • 原子性地交换寄存器和内存单元的值。
      • 其实本质和 Test and Set 是一样的，同时比较和设置值。
    • 优点：适用于多处理器（通过锁总线实现）；支持多个临界区；简单易验证。
    • 缺点：
      1. 忙等待 (Busy Waiting)：进程在等待锁时会不断循环查询，消耗 CPU 时间。
      2. 饥饿：竞争锁的进程可能无限期等待。
      3. 死锁：低优先级进程持有锁被中断，高优先级进程抢锁空转，导致死锁。

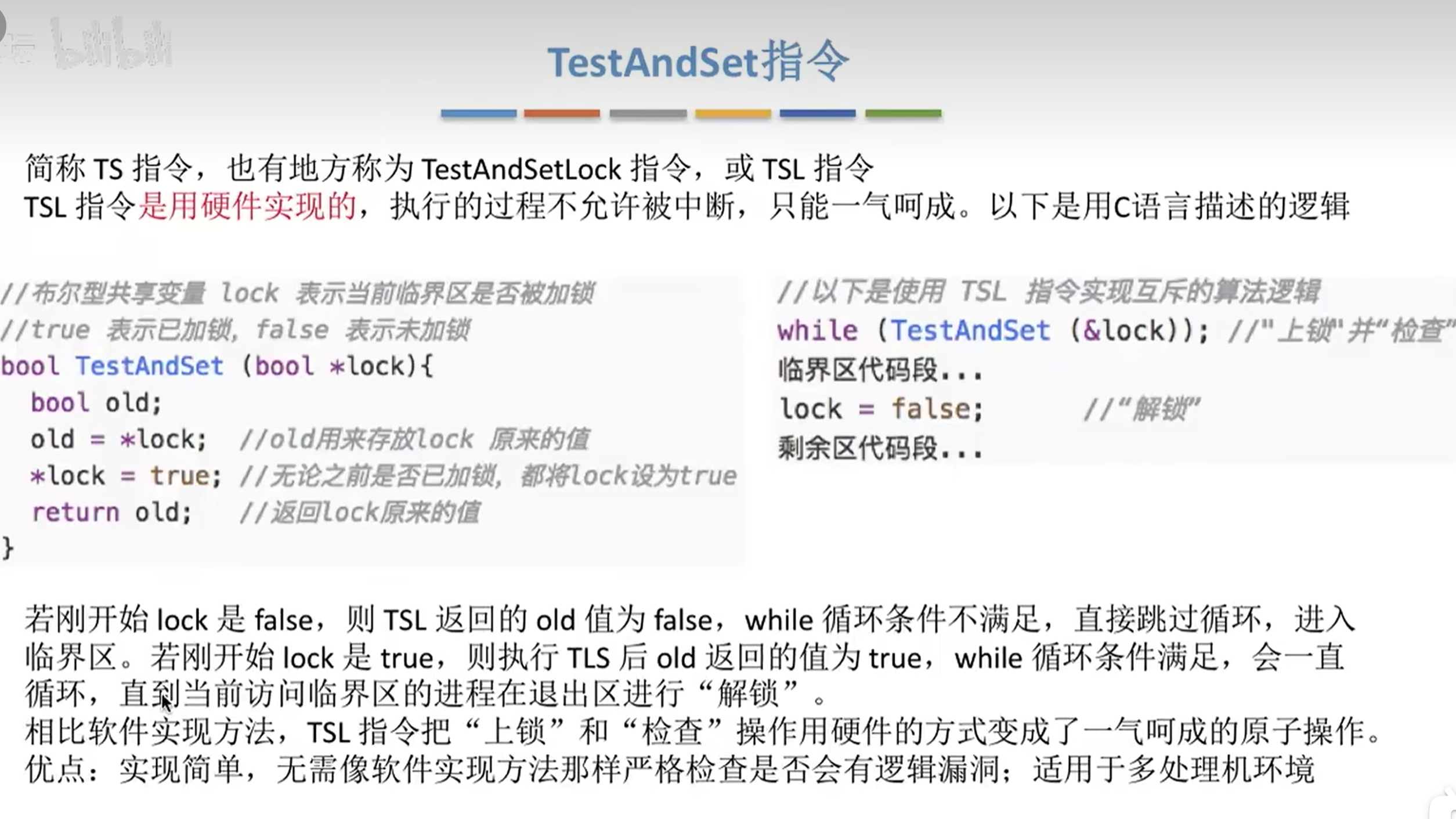

🛠️ 比较交换指令 (Test and Set / Compare And Swap)图文详解
比较交换

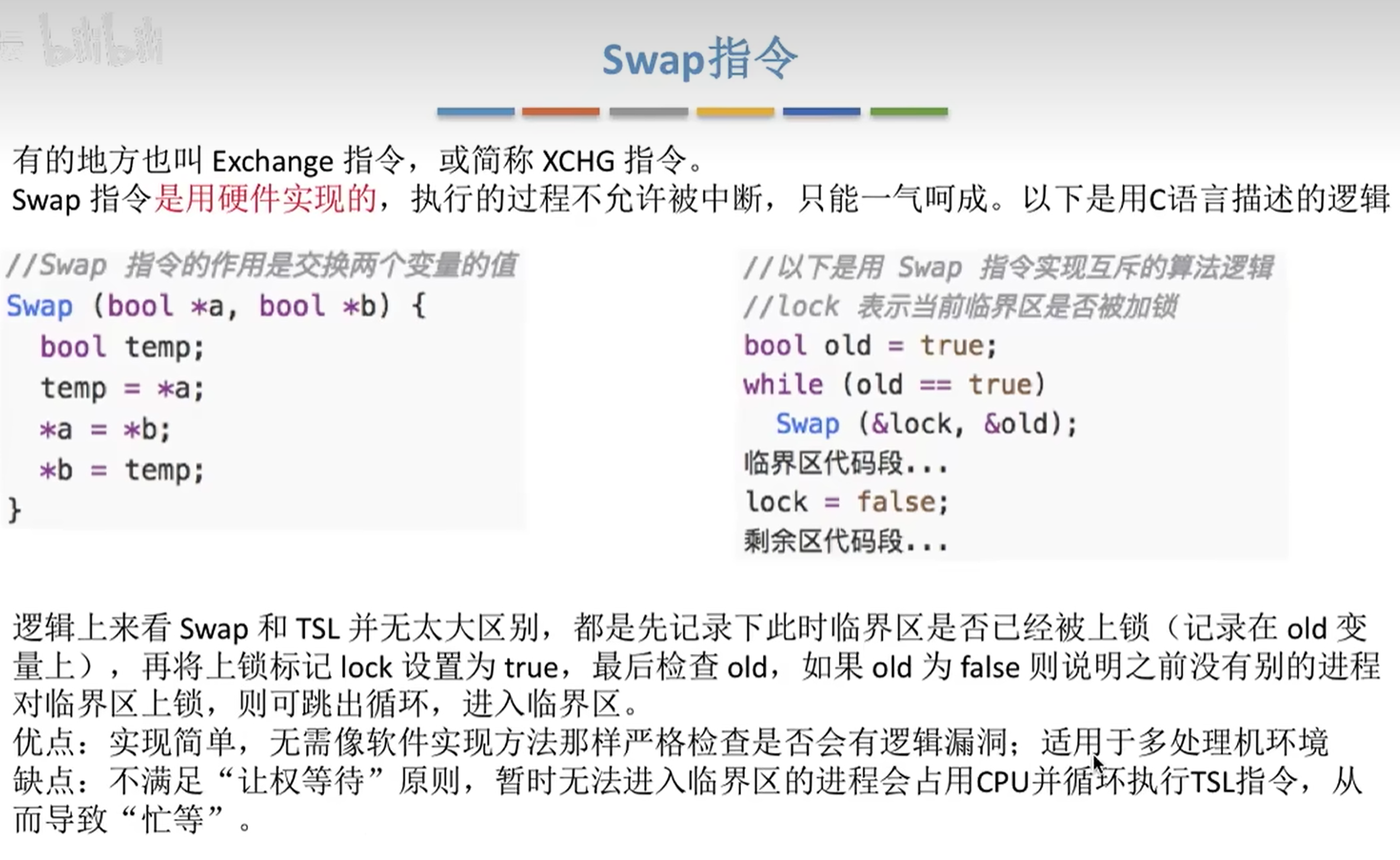

🔄 Exchange 指令 (SWAP)
exchange

4. 互斥的实现：信号量 (Semaphores)⚓︎

信号量是 OS 或编程语言提供的一种更高级的机制，无需忙等待。

  • 基本原理：
    • 信号量是一个整数变量。
    • 除了初始化，只能通过两个 原子操作 访问：semWait (P 操作) 和 semSignal (V 操作)。
  • 操作定义：
    • semWait(s)：
      • s.value--
      • 如果 s.value < 0，则将调用该操作的进程阻塞，并放入等待队列。
      • 如果 s.value >= 0，进程继续执行。
    • semSignal(s)：
      • s.value++
      • 如果 s.value <= 0，则从等待队列中移除（唤醒）一个进程，将其变为就绪态。
  • 分类：
    • 二元信号量 (Binary Semaphore)：值只能是 0 或 1。功能等同于互斥锁 (Mutex)。
    • 计数信号量 (Counting Semaphore)：值可以是任意整数，常用于表示可用资源的数量。
  • 强信号量 vs 弱信号量：
    • 强信号量 (Strong Semaphore)：等待队列采用 FIFO (先进先出) 策略，被阻塞最久的进程先被唤醒。这也是 OS 提供的标准实现，能防止饥饿。
    • 弱信号量：未规定唤醒顺序。

5. 生产者-消费者问题 (Producer-Consumer Problem)⚓︎

  • 问题描述：一个或多个生产者生成数据放入缓冲区；一个消费者取出数据。

  • 约束：

    1. 缓冲区满时，生产者必须等待。
    2. 缓冲区空时，消费者必须等待。
    3. 一次只能有一个进程访问缓冲区（互斥）。

  • 基于信号量的解决方案 (有限缓冲 Bounded Buffer)：

    • 变量：

      • s (semaphore, init = 1)：互斥信号量，保护缓冲区的插入/删除操作。
      • n (semaphore, init = 0)：同步信号量，表示缓冲区中 已有的数据项。
      • e (semaphore, init = Size)：同步信号量，表示缓冲区中 剩余的空位。

    • 逻辑：

    • 生产者：

    1
2
3
4
5
    semWait(e);  // 等待有空位
semWait(s);  // 申请互斥锁
append();    // 放入数据
semSignal(s);// 释放互斥锁
semSignal(n);// 增加“数据项”计数（可能唤醒消费者）
    • 消费者：
    1
2
3
4
5
    semWait(n);  // 等待有数据
semWait(s);  // 申请互斥锁
take();      // 取出数据
semSignal(s);// 释放互斥锁
semSignal(e);// 增加“空位”计数（可能唤醒生产者）

6. 消息传递 (Message Passing)⚓︎

当进程间进行交互时，需要满足两个基本要求：同步 (Synchronization) 和 通信 (Communication)。消息传递机制同时提供了这两个功能。

  • 基本原语：
    • send (destination, message)
    • receive (source, message)
  • 同步机制 (Synchronization)：
    • 阻塞发送，阻塞接收 (Blocking send, Blocking receive)：
      • 发送方发出消息后阻塞，直到接收方收到。接收方也阻塞直到消息到达。
      • 这种紧密的同步称为 Rendezvous (会合)。
    • 非阻塞发送 (Non-blocking Send)：
      • 发送方发出消息后继续执行，不等待。这是更自然的并发方式。
      • 接收方两种情况
      • 接收方阻塞：最常见的组合（如服务器等待请求）。
      • 接收方非阻塞：双方都不等。
  • 寻址方式 (Addressing)：
    • 直接寻址：
      • send 原语中包含目标进程的 ID。
      • receive 原语中可以指定源进程 ID，也可以不指定（接收任意）。
    • 间接寻址 (Indirect Addressing)：
      • 消息发送到共享的数据结构，称为 信箱 (Mailboxes) 或 端口 (Ports)。
      • 发送方和接收方解耦。
      • 支持多种关系：一对一、多对一（客户/服务器）、一对多（广播）、多对多。
  • 消息格式与排队：
    • 消息通常由 Header (包含 ID, 源, 目的, 长度, 类型等) 和 Body (内容) 组成。
    • 排队原则通常是 FIFO (先进先出)，也可以基于优先级。

7. 读者-写者问题 (Readers/Writers Problem)⚓︎

  • 场景：多个进程共享一个数据区（文件或内存）。
    • Readers：只读数据，不修改。
    • Writers：读且修改数据。
  • 规则：
    1. 多个 Reader 可以同时读取文件（共享）。
    2. 当 Writer 在写时，不允许其他 Writer 写，也不允许 Reader 读（独占）。
  • 挑战：如何设计优先级，既保证互斥，又防止某一方饥饿（例如，如果 Reader 总是优先，Writer 可能会一直等不到机会）。

第四部分：死锁与饥饿 (Deadlock & Starvation)⚓︎

1. 死锁定义⚓︎

一组进程中，每个进程都在等待由该组中另一个进程触发的事件（通常是释放资源），导致所有进程都无限期阻塞。

2. 死锁产生的四个必要条件⚓︎

  1. 互斥 (Mutual Exclusion)：资源不能被共享，一次只能被一个进程使用。
  2. 持有且等待 (Hold and Wait)：进程持有一个资源，同时等待其他资源。
  3. 不可抢占 (No Preemption)：资源不能被强行剥夺。
  4. 循环等待 (Circular Wait)：P1 等 P2，P2 等 P3 ... Pn 等 P1，形成环路。

3. 处理死锁的策略⚓︎

  • 死锁预防 (Prevention)：破坏上述四个条件之一。

    • 例如，要求进程一次性申请所有资源（破坏占有且等待）。
    • 无法避免互斥
    • “不可抢占”只有在资源状态可以很容易恢复才可用
    • 可破坏循环等待。

  • 死锁避免 (Avoidance)：在分配资源前判断是否安全（如 银行家算法）。

    • 进程启动拒绝—只有资源全部满足才启动，不好
    • 资源分配拒绝 / 银行家算法—是否存在所有进程依次顺利结束的方法

  • 死锁检测 (Detection)：允许死锁发生，但定期检测并恢复（如杀死进程）。

  • 通用算法 (银行家算法)：（Q, W, A 三者的相互关系注意--Q 是请求矩阵、W 是可用资源、A 是分配矩阵）

    • a. 标记 分配矩阵 A 中一行全 0 的进程（因为没占用任何资源）。

    • b. 初始化一个临时向量 W，令其等于可用向量 / 可用资源。（初始化可用资源）

    • c. 查找下标 i --进程 i 当前未标记 且 请求 Q 的第 i 行小于等于 W。（ 查找分配掉所有现有可用资源后可以完成的进程）

      • 即对所有 1 ≤ k ≤ m, Qik ≤ Wk 。Qi1 ≤ W1 ……
      • 如果没有这样的行，则算法终止

    • d. 如果找到这样的一行

      • 标记进程 i 并把 分配矩阵 A 中的相应行加到 W 中( 可用资源增加 )
        • 即. 对所有 1 ≤ k ≤ m ，令 Wk = Wk + Aik。
      • 返回步骤 3.

    • 当且仅当算法的最后结果有未标记的进程时，存在死锁

      • 每个未标记的进程都是死锁的.

    • 小结：初始化 AQW，找 Q < W 的，把 A 给 W；进行循环

4. 经典案例：哲学家就餐问题 ✔⚓︎

  • 场景：5 个哲学家围坐，5 把叉子。吃面需要左右两把叉子。
  • 死锁情况：每个人都拿起左边的叉子，然后等待右边的叉子。所有人都被阻塞。
  • 解决方案 (课件提到的)：
    • 资源分级 (Resource Hierarchy)：给叉子编号。
    • 策略：总是先拿编号小的叉子，再拿编号大的叉子。
    • 效果：第 4 号哲学家原本应该先拿 4 再拿 0（因为他是圆桌），但在该策略下，他必须先拿 0（被第 0 号哲学家占有）再拿 4。这打破了循环等待链。
    • 详见 dining_philosophers_solution.c 代码。
